XGBoost原理简介 #

1. 背景 #

今天听了贪心学院主办，李文哲老师主讲的《XGBoost的技术剖析》直播，让我对XGB的原理有了一些了解。于是我想写一篇笔记整理一下听课的内容。

老师讲得挺通俗易懂的，不过由于XGB本身具有一定的复杂性，要看懂这篇笔记需要有如下的背景知识：

决策树的原理
泰勒级数
损失函数
惩罚函数

如果对这些概念不太了解，推荐阅读复旦大学邱锡鹏老师的开源书《神经网络与深度学习》还有人民邮电出版社的《机器学习实战》，泰勒级数可以参考高数课本和网络资料。

2. Boosting #

从 XGBoost 这个名字就能看出来，这个模型使用了 Boosting 的方法，那么我们就来先了解一下 Boosting 它是个啥玩意儿。

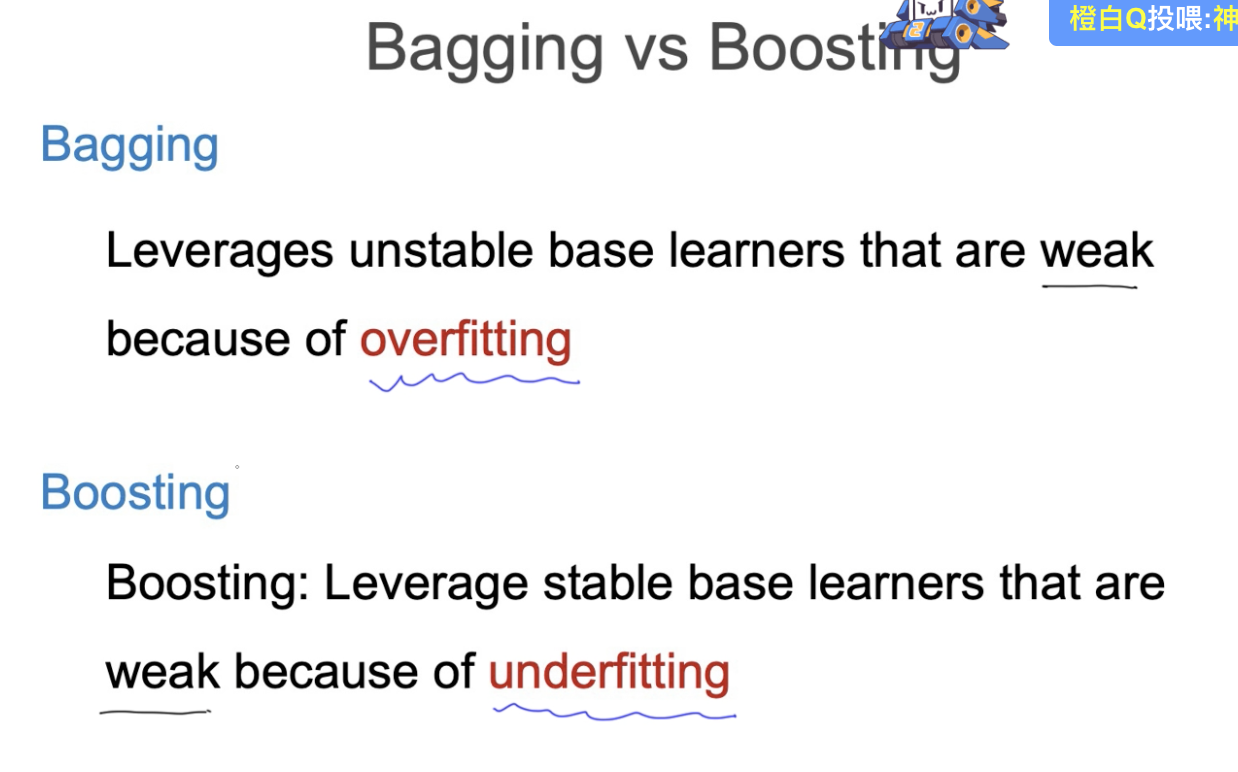

bagging-boosting

$\text{Figure 1. Bagging vs Boosting}$

老师的PPT中对比了 Bagging 和 Boosting 两种常用的集成学习方法。

Bagging：利用多个过拟合的弱学习器来获得更好的效果。典型的算法有随机森林。
Boosting：利用多个欠拟合的弱学习器来获得更好的效果。典型的算法有GBDT/GBRT，Adaboost，XGBoost和LightGBM。

Boosting 本身在不同算法中的具体应用也不完全相同，而从 XGBoost ¹的论文中我们能够了解到，它主要借鉴了 GBDT 的 Boosting 方法

为了加深对 Boosting 的了解，我把 GBDT ² 的论文也找出来看了一下。

2.1. 建立映射 #

首先，我们通过公式 $(1)$ 建立从 $\mathbf{x}$ 到 $y$ 的映射。

$\widehat{y} = F\left(\mathbf{x} ;\left\{\beta_{m}, \mathbf{a}_{m}\right\}_{1}^{M}\right)=\sum_{m=1}^{M} \beta_{m} h\left(\mathbf{x} ; \mathbf{a}_{m}\right) \tag{1}$

这里的 $\mathbf{x}$ 和 $\mathbf{a}_{m}$ 用粗体显示，表示它们都是向量， $\widehat{y}$ 表示模型的预测值。

公式 $(1)$ 中的 $h\left(\mathbf{x} ; \mathbf{a}_{m}\right)$ 表示一个个弱分类器， $\mathbf{a}_{m}$ 是弱分类器的参数， $\beta_m$ 是其权重， $\left\{\beta_{m}, \mathbf{a}_{m}\right\}_{1}^{M}$ 是 $\mathbf{a}_{m}$ 和 $\beta_m$ 的 $M$ 个组合。 $M$ 表示弱分类器的数量。

公式 $(1)$ 表示 GBDT 是通过对多个弱分类器结果进行线性加权求和从而求出最终结果的。

2.2. 计算参数 #

建立了 $\mathbf{x}$ 到 $y$ 的映射之后，我们就需要考虑如何去计算函数中的参数。

$\left(\beta_{m}, \mathbf{a}_{m}\right)=\arg \min _{\beta, \mathbf{a}} \sum_{i=1}^{N} L\left(y_{i}, F_{m-1}\left(\mathbf{x}_{i}\right)+\beta h\left(\mathbf{x}_{i} ; \mathbf{a}\right)\right) \tag{2}$

公式 $(2)$ 中， $\displaystyle\arg \min _{\beta, \mathbf{a}}$ 表示使其右边的表达式最小的 $(\beta, \mathbf{a})$ 组合， $L(y_i, \hat{y_i})$ 为损失函数。

公式 $(2)$ 说明参数 $\left(\beta_{m}, \mathbf{a}_{m}\right)$ 是通过使得损失函数最小化计算出来的，具体如何计算就取决于我们使用什么具体的损失函数和优化器了。

同时，我们还可以推出公式 $(3)$ 。

$F_{m}(\mathbf{x})=F_{m-1}(\mathbf{x})+\beta_{m} h\left(\mathbf{x} ; \mathbf{a}_{m}\right) \tag{3}$

公式 $(3)$ 中 $F_{m}(\mathbf{x})$ 是训练完 $m$ 个弱分类器以后，模型的输出结果。

公式 $(3)$ 说明 GBDT 在训练每第 $m$ 个弱分类器时，我们需要先将前 $m-1$ 个弱分类器的预测结果求和，从而获得一个新的预测结果，在此基础上对第 $m$ 个弱分类器进行训练和预测。即新的弱分类器是在已有模型的残差上进行训练的。

可理解为如下公式。

$\beta_{m} h\left(\mathbf{x} ; \mathbf{a}_{m}\right) \to (y_i - \sum_{k=1}^{m-1} \beta_{k} h\left(\mathbf{x} ; \mathbf{a}_{k}\right)) \tag{4}$

即第 $m$ 个弱分类器的训练目标是输出趋近于 $y_i$ 和前 $m - 1$ 个弱分类器的结果之和的差值。

再结合老师PPT中的例子，应该就能够很好地理解 Boosting 的作用。

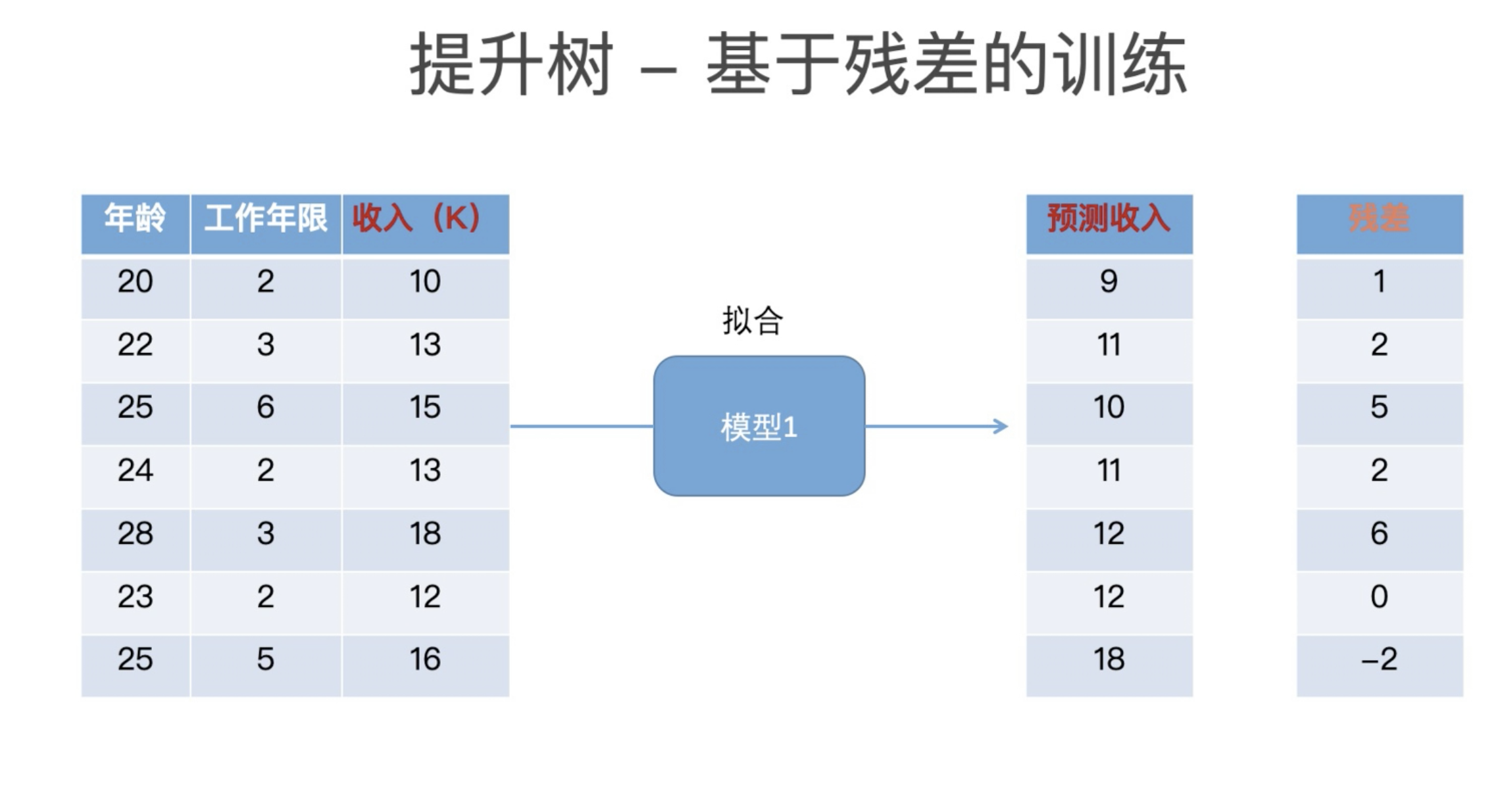

boostTree

$\text{Figure 2. Boost Tree}$

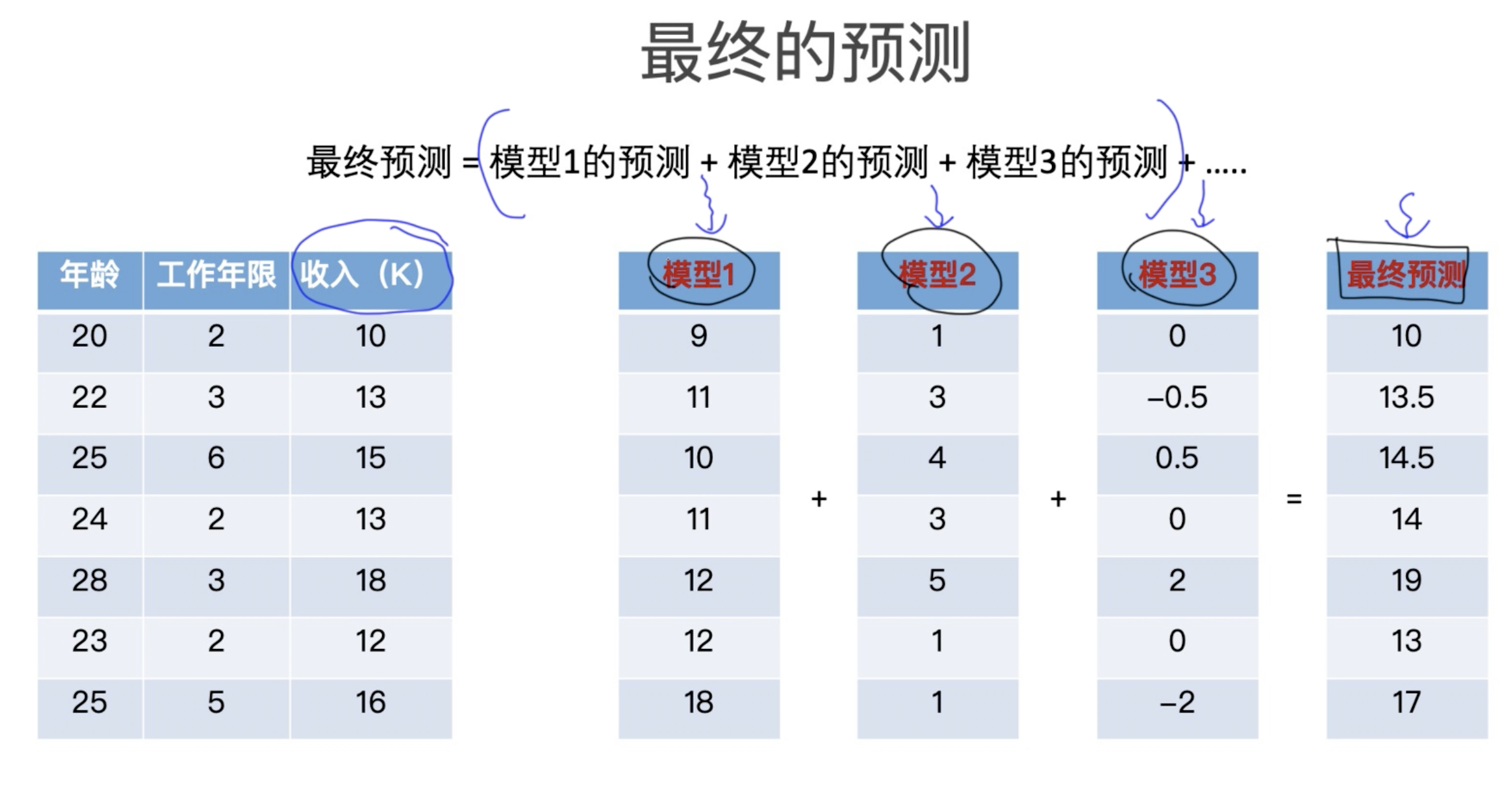

finalPredict

$\text{Figure 3. Model Predict}$

3. XGBoost的目标函数 #

了解了 Boosting 之后，我们就可以开始学习 XGBoost 了，首先从它的目标函数开始分析。

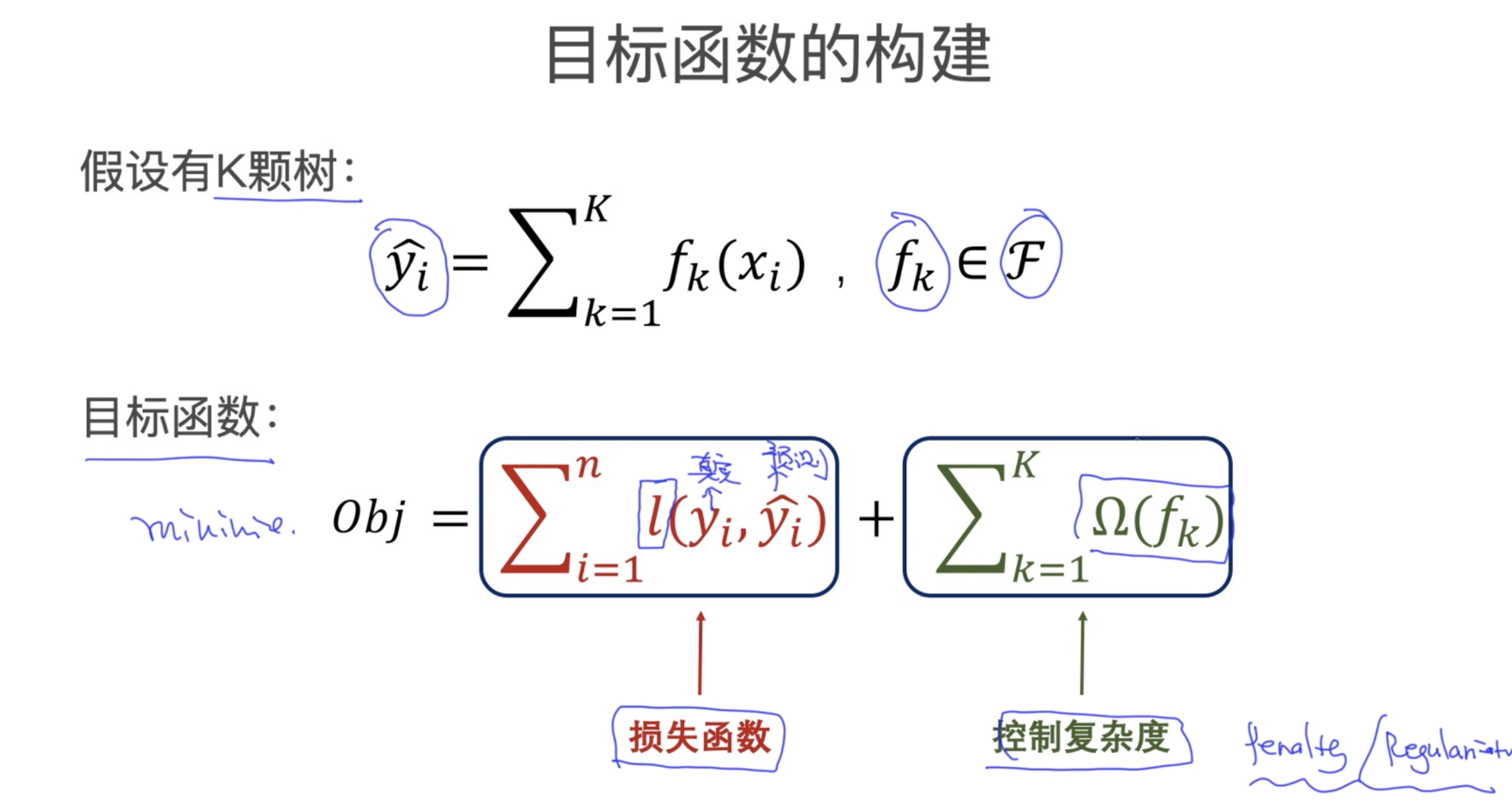

objectFunction

$\text{Figure 4. Object Function}$

我们一般使用树模型来作为弱分类器，假设有 $K$ 颗树，对第 $i$ 个输入，它们的预测值为 $\widehat{y}_i$ 。

$\widehat{y}_{i}=\sum_{k=1}^{K} f_{k}\left(\mathbf{x}_{i}\right),\ \ f_{k} \in {\mathcal{F}} \tag{5}$

公式 $(5)$ 中 $f_k(\mathbf{x}_i)$ 表示第 $k$ 颗树对第 $i$ 个输入向量的预测输出。

而 XGBoost 的目标函数由损失函数和惩罚函数组成，这一点大多数机器学习模型都差不多。通过最小化损失函数来提高预测精度，引入惩罚函数来控制模型复杂度，防止过拟合。

$Obj = \sum_{i = 1}^n {l(y_i, \widehat{y}_{i})} + \sum_{k = 1}^K \Omega (f_k) \tag{6}$

公式 $(6)$ 中的 $n$ 表示输入数据的总数目，我们的优化目标就是最小化目标函数。

$\min Obj \tag{7}$

4. 化简目标函数 #

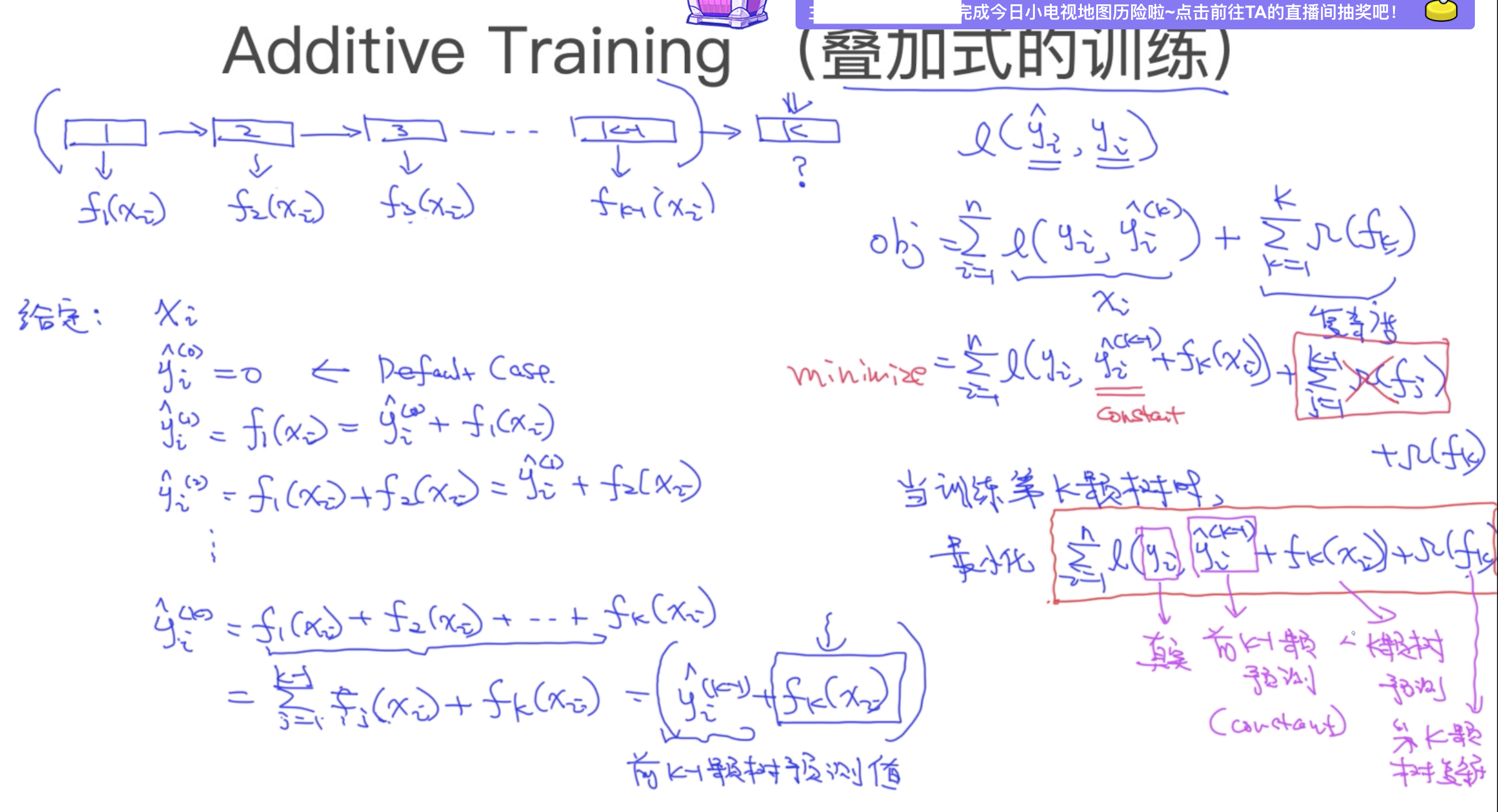

有了目标函数以后，我们还没有好的办法直接对它进行求解，还需要进行化简。图5是老师的PPT。

additiveTraning

$\text{Figure 5. Additive Traning}$

图5的左半部分主要在解释Additive Traning，和我们在 Boosting 部分提到的类似。我们主要关注右半部分的化简过程。

通过将 $\widehat{y}_{i}$ 展开，去除常数项，可以将目标函数化简为

${ \begin{aligned} Obj &= \sum_{i = 1}^n {l(y_i, \widehat{y}_{i}^{(k)})} + \sum_{k = 1}^K \Omega (f_k) & \\ &= \sum_{i = 1}^n {l(y_i, \widehat{y}_{i}^{(k-1)} + f_k(\mathbf{x}_i) )} + \Omega (f_k) & \\ \end{aligned} } \tag{8}$

此处利用了公式 $(5)$ 将 $\widehat{y}_{i}^{(k)}$ 中前 $k-1$ 项分离了出来。因为前 $k-1$ 项已经在各自的训练过程中优化过了，在这里可以视为常数项，所以我们将惩罚函数中的前 $k-1$ 项去除，仅考虑要优化的 $f_k$ 部分。

5. 使用泰勒级数近似目标函数 #

尽管我们对目标函数进行了化简，但直接对目标函数进行求解，运算的复杂度会非常高，所以我们选择对目标函数进行二级泰勒展开，提高模型的训练速度。

taylor expansion

$\text{Figure 6. Taylor Expansion}$

根据公式 $(9)$ 中的二级泰勒展开式。

$f(x + \Delta x) \approx f(x) + f'(x) \cdot \Delta x + \frac{1}{2} f''(x) \cdot \Delta x^2 \tag{9}$

对目标函数进行展开：

${ \begin{aligned} Obj &= \sum_{i = 1}^n {l(y_i, \widehat{y}_{i}^{(k-1)} + f_k(\mathbf{x}_i) )} + \Omega (f_k) & \\ &= \sum_{i=1}^{n}\left[l\left(y_{i}, \hat{y}^{(k-1)}\right)+g_{i} f_{k}\left(\mathbf{x}_{i}\right)+\frac{1}{2} h_{i} f_{k}^{2}\left(\mathbf{x}_{i}\right)\right]+\Omega\left(f_{k}\right) &\\ \end{aligned} } \tag{10}$

其中 $g_{i}=\partial_{\hat{y}(k-1)} l\left(y_{i}, \hat{y}^{(k-1)}\right)$ 且 $h_{i}=\partial_{\hat{y}(k-1)}^{2} l\left(y_{i}, \hat{y}^{(k-1)}\right)$ ，对应二级泰勒展开式中的一阶导数和二阶导数，由于它们都是基于前 $k - 1$ 个模型的，所以在训练第 $k$ 个模型时也是已知的，可以视为常数项。

公式 $(10)$ 中， $l(y_{i}, \hat{y}^{(k-1)})$ 也可视为常数项，并且这一项没有和变量 $f_k(\mathbf{x}_i)$ 相乘，所以我们可以将展开后的目标函数再次进行化简，结果为：

$Obj =\sum_{i=1}^{n}\left[g_{i} f_{k}\left(\mathbf{x}_{i}\right)+\frac{1}{2} h_{i} f_{k}^{2}\left(\mathbf{x}_{i}\right)\right]+\Omega\left(f_{k}\right) \tag{11}$

6. 模型参数化 #

在公式 $(5)$ 中，我们提到 $f_k(\mathbf{x}_i)$ 表示第 $k$ 颗树对第 $i$ 个输入向量的预测输出。那么我们又应该如何在公式中将 $f_k(\mathbf{x}_i)$ 展开，从而进行训练和调优，最终达到优化模型的目的呢。这里我们就需要将模型参数化，将问题转化为参数优化的问题。

那么我们这一节要解决的子问题就是，如何用参数的形式来表示一颗决策树，或者说，如何将决策树的模型参数化。

我们参考周志华老师《机器学习》 ³ 书中的一个例子。

graph TD
    A[纹理] -->|清晰| B[密度 <= 0.381?]
    B --> |是|C[坏瓜1]
    B --> |否|D[好瓜2]
    A[纹理] -->|稍糊| E[触感=?]
    E --> |硬滑|F[坏瓜3]
    E --> |软粘|G[好瓜4]
    A[纹理] -->|模糊| H[坏瓜5]

$\text{Figure 7. Decision Tree}$

设 $\widehat{y}_i = 1$ 表示模型预测第 $i$ 个瓜为好瓜， $\widehat{y}_i = 0$ 表示模型预测第 $i$ 个瓜为坏瓜。叶子节点标签后的数字为叶子节点的标号。

设 $I_j = \{i | q(\mathbf{x}_{i}) = j\}$ 为被分到第 $j$ 个叶子节点中的 $\mathbf{x}_{i}$ 的序号集合。 $q(\mathbf{x}_{i})$ 为输入 $\mathbf{x}_{i}$ 到叶子节点序号的映射。

设 $w_j = \alpha (j)$ 为第 $j$ 个叶子节点的 $\widehat{y}$ 值。取样例数据进行说明：

$\text{Table 1. Sample Data}$

序号	纹理	触感	密度	好瓜
1	清晰	硬滑	0.697	是
2	清晰	软粘	0.267	否
3	稍糊	硬滑	0.091	否

则

${ \begin{aligned} f_k(\mathbf{x}_{1}) = \alpha (q(\mathbf{x}_{1})) =\alpha(2)=1 = w_2 & \\ f_k(\mathbf{x}_{2}) = \alpha (q(\mathbf{x}_{2})) =\alpha(1)=0 = w_1 & \\ f_k(\mathbf{x}_{3}) = \alpha (q(\mathbf{x}_{3})) =\alpha(3)=0 = w_3 & \\ \end{aligned} }$

根据上面的定义，我们继续对目标函数进行化简。

首先展开惩罚函数:

$\Omega(f)=\gamma T+\frac{1}{2} \lambda\|w\|^{2} \tag{12}$

$\begin{aligned} Obj &=\sum_{i=1}^{n}\left[g_{i} f_{k}\left(\mathbf{x}_{i}\right)+\frac{1}{2} h_{i} f_{k}^{2}\left(\mathbf{x}_{i}\right)\right]+\gamma T+\frac{1}{2} \lambda \sum_{j=1}^{T} w_{j}^{2}\\ \end{aligned} \tag{13}$

公式 $(12)$ 中 $\gamma$ 为树的深度， $T$ 为叶子节点个数， $\lambda$ 为惩罚项系数。 $\|w\|^{2}$ 为L2正则化项。公式 $(13)$ 为将惩罚函数带入后的目标函数。

下面将 $f_{k}\left(\mathbf{x}_{i}\right)$ 从对每一项输入数据的输出求和，转为对每一个叶子节点的输出求和。

$Obj=\sum_{j=1}^{T}\left[\left(\sum_{i \in I_{j}} g_{i}\right) w_{j}+\frac{1}{2}\left(\sum_{i \in I_{j}} h_{i}+\lambda\right) w_{j}^{2}\right]+\gamma T \tag{14}$

公式 $(14)$ 中 $I_j = \{i | q(\mathbf{x}_{i}) = j\}$ 是被分到第 $j$ 个叶子节点中的 $\mathbf{x}_{i}$ 的序号集合。

7. 寻找最佳分裂点 #

我们假设树的结构 $q(\mathbf{x}_{i})$ 是确定的，即公式 $(13)$ 中， $\gamma$ 和 $T$ 两个参数是确定的， $I_j$ 也是确定的，剩下的自变量就只有 $w_j^2$ ，我们就得到了一个一元二次方程。

要使这个一元二次方程最小，我们就需要找到它的极值点。

首先考虑二次项系数的正负性。 $\lambda$ 是惩罚项系数，是非负的，而 $h_{i}=\partial_{\hat{y}(k-1)}^{2} l\left(y_{i}, \hat{y}^{(k-1)}\right)$ ，是损失函数的二阶导数。

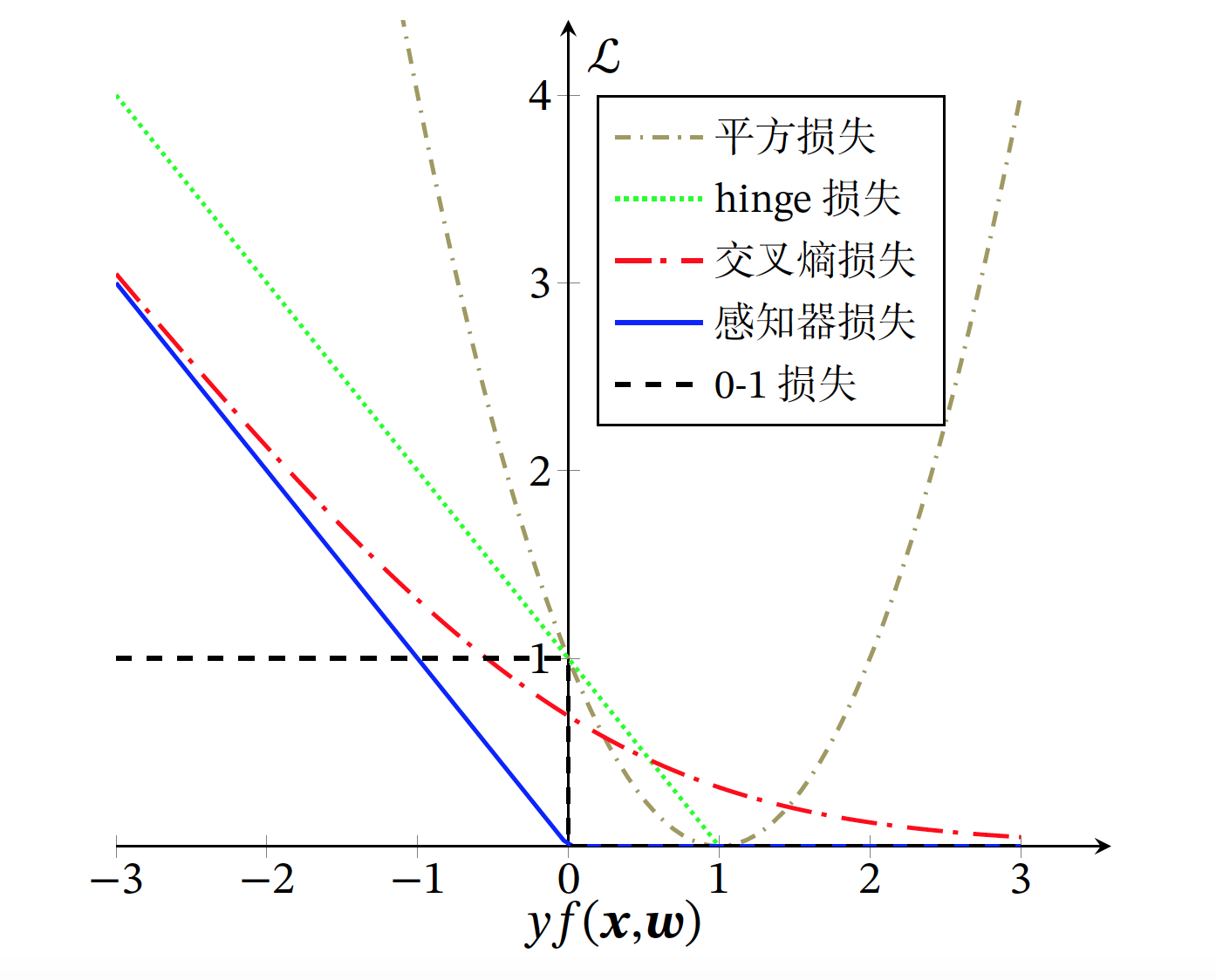

我们参考《神经网络与深度学习》 ⁴ 中给出的常用损失函数。

Loss Function

$\text{Figure 8. Loss Function}$

XGBoost 常用的是平方损失，它的二阶导函数恒为正数。所以目标函数二次项系数也恒为正。

所以我们根据一元二次方程的性质，求解目标函数的最小值。

$w_{j}^{*}=-\frac{\sum_{i \in I_{j}} g_{i}}{\sum_{i \in I_{j}} h_{i}+\lambda} \tag{15}$

带入公式 $(14)$ 可求得

$Obj(q)=-\frac{1}{2} \sum_{j=1}^{T} \frac{\left(\sum_{i \in I_{j}} g_{i}\right)^{2}}{\sum_{i \in I_{j}} h_{i}+\lambda}+\gamma T \tag{16}$

公式 $(16)$ 中 $q$ 为某一确定的树结构。 $Obj(q)$ 可以作为评分函数，用来计算树结构的得分。类似于决策树模型中的信息熵(Information Entropy)。

由于遍历所有的树结构是一个 $NP$ 问题，所以 XGBoost 采用了贪心算法来求得树结构的局部最优解。

假设 $I_L$ 和 $I_R$ 是分割后的左节点和右节点的 $\mathbf{x}_{i}$ 的序号集合， $I = I_L \bigcup I_R$ ，那么每次分裂后 $Obj(q)$ 的减少值为：

$\mathcal{L}_{s p l i t}=\frac{1}{2}\left[\frac{\left(\sum_{i \in I_{L}} g_{i}\right)^{2}}{\sum_{i \in I_{L}} h_{i}+\lambda}+\frac{\left(\sum_{i \in I_{R}} g_{i}\right)^{2}}{\sum_{i \in I_{R}} h_{i}+\lambda}-\frac{\left(\sum_{i \in I} g_{i}\right)^{2}}{\sum_{i \in I} h_{i}+\lambda}\right]-\gamma \tag{17}$

这个公式可以用来搜索最佳的分裂点，类似于决策树中的信息增益(Information Gain)。

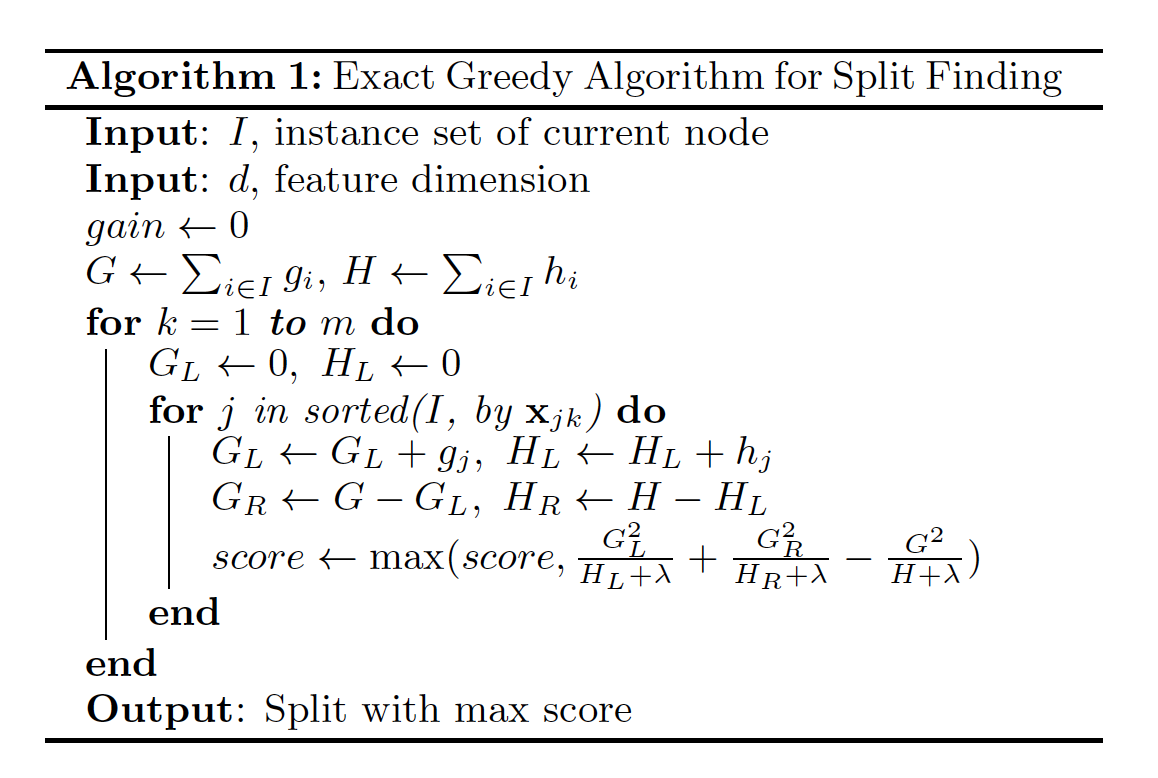

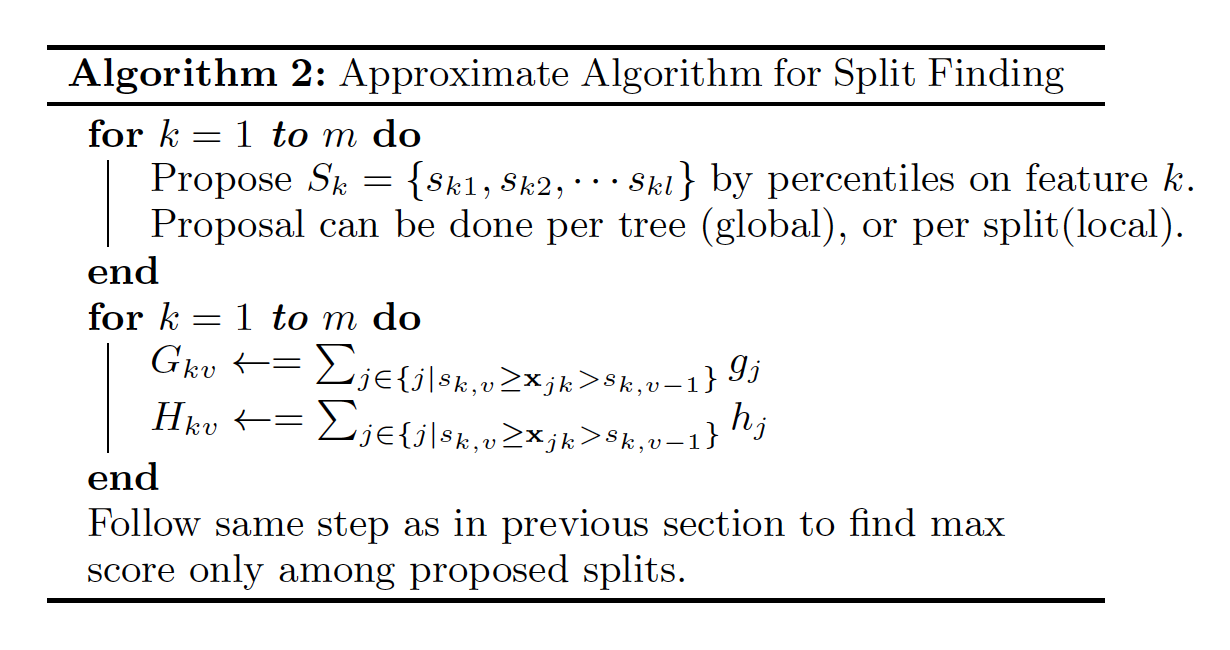

接下来的过程就和一般的决策树训练过程类似了，论文中也给了两个搜索最佳分裂点的算法，我们就不做详细讨论了。

Algorithm1
